포장, 인쇄 및 다이커팅 산업에서 스트리핑 다이는 커팅 다이 시스템의 중요하고 필수적인 구성 요소입니다. 그 "존재" 또는 목적은 효율적이고 깔끔한 절단 공정의 기본입니다.
그 역할에 대한 분석과 이것이 꼭 필요한 이유는 다음과 같습니다.
다이 블레이드가 재료(예: 판지, 폼, 접착 시트 등)를 절단한 후 절단된 조각과 주변 폐기물(매트릭스 또는 뼈대)이 다이 블레이드에 단단히 고정되어 있는 경우가 많습니다. 스트리퍼 플레이트의 주요 임무는 다이가 들어올려질 때 다이 블레이드에서 이 폐기물을 분리하여 잘려진 양호한 부품("제품")이 프레스 베드에 남아 있거나 깨끗하게 배출되도록 하는 것입니다.
(1) 재료 들림 방지: 스트리퍼 플레이트가 없으면 폐지가 다이에 달라붙어 함께 들려 올라가 정렬 불량, 이중 절단 및 생산 중단이 발생합니다.
(2) 깨끗한 스트리핑 보장: 균등하고 제어된 힘을 가하여 폐기물을 블레이드에서 밀어내므로 깨끗하게 분리됩니다. 이는 복잡한 디자인이나 끈적한 재료(예: 접착제 또는 폼)에 특히 중요합니다.
(3) 재료 보호: 절단 스트로크 중에 재료를 평평하게 유지하여 주름이나 이동을 방지하여 정확한 절단을 보장합니다.
스트리핑 다이는 다이 블레이드 주위에 위치하는 튼튼한 판(종종 아크릴, 합판 또는 금속으로 만들어짐)입니다.
독립적으로 움직입니다.
다운스트로크: 주사위가 하강합니다. 스트리퍼는 먼저 재료에 접촉하여 블레이드가 절단되기 전에 재료를 평평하게 고정합니다.
상향 스트로크: 다이가 들어올려지면 스프링이나 이젝터 메커니즘이 다이 블록에 대해 스트리퍼를 아래쪽으로 밀어냅니다. 이 동작은 폐기물을 블레이드에서 밀어내어 남겨 둡니다.

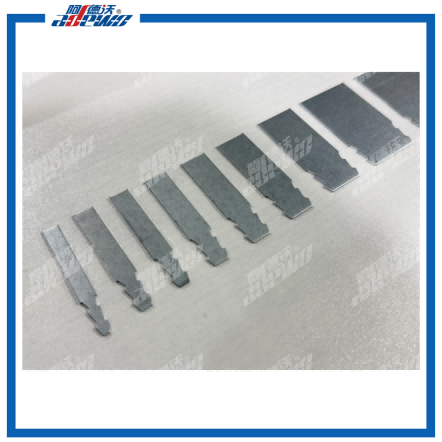

샘플:
작업 영상:
(2) 자동 벤딩

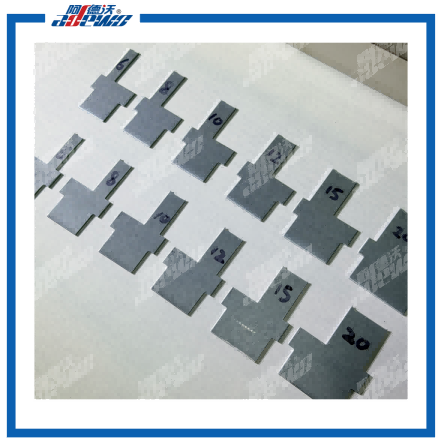

샘플:
작업 영상:
요약하자면, 스트리퍼 플레이트의 존재는 선택 사항이 아닙니다. 각 절단 후 폐기물을 기계적으로 제거하여 다이 커팅 프로세스의 신뢰성, 정밀도 및 속도를 보장하는 다이의 중요한 부분입니다.
