금형 제작 산업에서 강철 규칙은 금형의 최첨단입니다. 그 정확성은 절단되는 모든 상자, 상자 또는 포장 제품의 품질을 결정합니다. 1밀리미터라도 부정확하게 구부러진 강철 룰은 깨끗하게 절단되지 않는 다이를 생성하여 비용이 많이 드는 생산 낭비를 초래합니다. 수십 년 동안 강철 룰을 구부리는 작업은 숙련된 작업자가 수공구와 물리적 템플릿을 사용해야 하는 수동 프로세스였습니다. 결과는 작업자의 기술만큼만 좋았고 일관성을 얻기가 어려웠습니다. 자동 벤더의 도입으로 이 프로세스가 변형되어 강철 자의 굽힘에 컴퓨터 수치 제어의 정밀도가 적용되었습니다.
오토 벤더의 정확성의 핵심은 벤딩 기능에 있습니다. 이 기능은 단순한 기계적 동작이 아닙니다. 이는 서보 모터, 정밀 툴링 및 실시간 제어 알고리즘의 정교한 상호 작용입니다. 그만큼기본모델 오토벤더아데워자동화설비(주)가 설계한 는 현대 금형 제작의 까다로운 요구 사항을 충족하는 일관되고 정확도가 높은 굽힘을 제공하도록 설계되었습니다. 이 기사에서는 굽힘 기능에 대한 기술적 분석을 제공하고 강철 룰의 정확한 형성을 가능하게 하는 메커니즘을 설명합니다. 서보 제어 시스템, 굽힘 툴링의 형상, 재료 스프링백을 설명하는 보상 알고리즘, 모든 굽힘의 정확성을 보장하는 품질 관리 조치를 검토합니다.

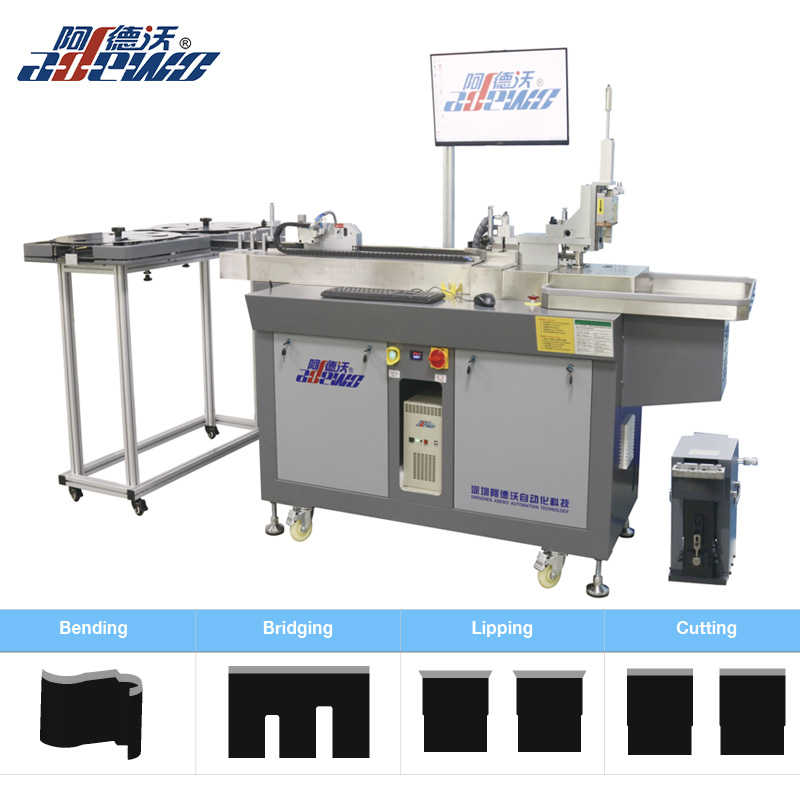

자동 벤더의 벤딩 기능은 직선 길이의 강철 자를 정확한 모양의 절삭날로 변환하는 기계 및 전자 시스템입니다. 강철 룰은 한쪽에는 날카로운 절단 모서리가 있고 다른 한쪽에는 톱니 모양 또는 일반 본체가 있는 경화 강철 스트립입니다. 이는 다이 제작에서 다이의 절단 경로를 생성하는 데 사용됩니다. 자동 벤더는 직선자를 사용하여 벤딩 헤드에 공급한 다음 일련의 벤딩을 실행하여 원하는 모양을 만듭니다. 굽힘 기능은 높은 정확도와 반복성을 가지고 다양한 각도(일반적으로 90도이지만 다른 각도도 가능)와 반경의 굽힘을 생성할 수 있어야 합니다.
굽힘 기능은 몇 가지 주요 구성 요소로 구성됩니다. 첫 번째는 각 굽힘에 대해 강철 룰을 올바른 위치로 이동시키는 피드 메커니즘입니다. 피드 메커니즘은 정밀 롤러 또는 그리퍼 시스템을 사용하여 룰을 정확하게 이동합니다. 두 번째 구성 요소는 굽힘 헤드로, 실제로 굽힘을 형성하는 도구가 포함되어 있습니다. 벤딩 헤드는 일반적으로 벤딩 펀치와 다이 또는 롤러 세트의 조합을 사용하여 강철 규칙을 변형합니다. 세 번째 구성요소는 프로그래밍된 패턴을 기반으로 피드 및 벤딩 동작을 조정하는 제어 시스템입니다. 제어 시스템은 서보 모터를 사용하여 피드 및 벤딩 축을 구동하여 움직임이 정확하고 반복 가능하도록 보장합니다.
굽힘 기능의 정확성은 이러한 구성 요소의 정밀도와 이를 관리하는 제어 알고리즘에 따라 결정됩니다. ~에아데워자동화설비(주), 당사의 기본 모델 Auto Bender는 굽힘 위치에 대해 +/- 0.1mm, 굽힘 각도에 대해 +/- 0.5도의 굽힘 정확도를 달성하도록 설계되었습니다. 이러한 수준의 정확도는 고품질 패키징에 필요한 엄격한 공차를 충족하는 다이를 생산하는 데 필수적입니다. 다음 표에는 굽힘 기능의 주요 구성 요소와 해당 역할이 요약되어 있습니다.
| 요소 | 기능 | 정확도에 미치는 영향 |
| 피드 메커니즘 | 굽힘 위치로 강철 규칙을 발전시킵니다. | 규칙에 따라 굽힘 위치의 정확성을 결정합니다. |
| 벤딩 헤드 | 강철 규칙에 굴곡을 형성합니다. | 굽힘 각도 및 반경의 정확성을 결정합니다. |
| 서보 모터 | 피드 및 벤딩 축 구동 | 모션의 정밀도와 반복성을 제공합니다. |
| 제어 시스템 | 피드 및 벤딩 동작 조정 | 올바른 순서와 매개변수가 사용되었는지 확인합니다. |
| 압형 | 굴곡을 형성하는 펀치 또는 롤러 | 굽힘 품질과 공구 수명을 결정합니다. |
서보 제어는 벤딩 기능의 정확성의 기초입니다. 서보 모터는 모터의 위치와 속도를 컨트롤러에 보고하는 피드백 장치(일반적으로 인코더)가 장착된 모터입니다. 컨트롤러는 실제 위치와 명령된 위치를 비교하고 모터의 입력을 조정하여 오류를 최소화합니다. 이 폐쇄 루프 제어는 정확하고 반복 가능한 모션을 달성하는 데 필수적입니다. 자동 벤더에서는 피드 축과 벤딩 축이 모두 서보 모터에 의해 구동됩니다. 피드 축은 강철 자를 각 굽힘의 정확한 위치로 이동해야 합니다. 벤딩 축은 벤딩 도구를 정확한 각도로 회전해야 합니다. 이러한 축에 오류가 있으면 굽힘이 부정확해집니다.
서보 시스템의 정밀도는 인코더의 분해능, 기계 시스템의 강성, 제어 알고리즘의 품질을 포함한 여러 요소에 의해 결정됩니다. 고해상도 엔코더는 위치의 매우 작은 변화를 감지할 수 있으므로 컨트롤러가 미세하게 조정할 수 있습니다. 견고한 기계 시스템은 모터의 움직임이 백래시나 굴곡 없이 툴링에 전달되도록 보장합니다. 잘 조정된 제어 알고리즘은 모터가 오버슈트나 진동 없이 명령에 빠르고 원활하게 응답하도록 보장합니다. Adewo Automation Equipment Co.,ltd.의 기본 모델 Auto Bender는 고해상도 절대 인코더와 견고한 기계 구조를 사용하여 정밀한 서보 제어를 보장합니다. 당사의 제어 알고리즘은 강철 규칙 굽힘의 까다로운 요구 사항에 대해 빠르고 안정적인 응답을 제공하도록 조정되었습니다.
다음 표에서는 서보 제어 벤딩 기능과 스테퍼 모터 제어 벤딩 기능의 성능을 비교합니다. 스테퍼 모터는 모션 제어를 위한 또 다른 일반적인 옵션이지만 정확도와 토크에 제한이 있습니다.
| 매개변수 | 서보 제어 | 스테퍼 모터 제어 |
| 피드백 | 폐쇄 루프(인코더) | 개방 루프(피드백 없음) |
| 위치 정확도 | 높음(보통 +/- 0.01mm) | 보통(보통 +/- 0.05mm) |
| 반복성 | 훌륭한 | 좋은 |
| 고속에서의 토크 | 높은 | 속도에 따라 감소 |
| 걸음 걸이 분실 위험 | 없음(폐쇄 루프) | 과부하 시 가능 |
| 비용 | 더 높은 | 낮추다 |
기본 모델 Auto Bender에서 서보 제어를 사용하는 것은 굽힘 정확도가 뛰어난 주요 이유입니다. 폐쇄 루프 피드백을 통해 기계는 항상 이송 축과 굽힘 축의 정확한 위치를 알 수 있으며 실시간으로 오류를 수정할 수 있습니다. 이는 더 높은 힘이 필요하고 스테퍼 모터의 스텝 손실을 유발할 수 있는 고강도 강철 규칙을 구부릴 때 특히 중요합니다. 서보 제어를 통해 기계는 까다로운 조건에서도 정확성을 유지합니다.
벤딩 툴링의 형상은 정확한 벤딩을 달성하는 데 있어 또 다른 중요한 요소입니다. 툴링은 벤딩 펀치와 벤딩 다이로 구성되거나 일부 설계에서는 성형 롤러 세트로 구성됩니다. 툴링의 모양과 치수에 따라 굽힘의 반경과 각도가 결정됩니다. 툴링은 두께, 경도 및 원하는 굽힘 반경을 포함하여 강철 규칙의 특성과 일치하도록 설계되어야 합니다. 툴링과 룰이 일치하지 않으면 부정확한 굽힘, 균열 또는 과도한 툴 마모가 발생할 수 있습니다.
굽힘 정밀도에 영향을 미치는 주요 툴링 매개변수는 펀치 반경, 다이 개구부 및 다이 각도입니다. 펀치 반경은 굽힘의 내부 반경을 결정합니다. 다이 개구부는 구부러지는 재료의 양과 스프링백 특성을 결정합니다. 다이 각도는 굽힘의 최종 각도를 결정합니다. 표준 90도 굽힘의 경우 다이 각도는 일반적으로 90도이지만 펀치와 다이는 강철 룰의 스프링백을 고려하여 설계해야 합니다. 스프링백은 굽힘력이 제거된 후 재료가 부분적으로 원래 모양으로 돌아가는 경향입니다. 90도 굽힘을 얻으려면 툴링이 룰을 예를 들어 92도까지 과도하게 구부려 다시 90도로 튀어야 합니다.
기본 모델 자동 벤더의 툴링은 고품질 공구강으로 제조되었으며 정확한 치수를 보장하기 위해 정밀하게 연마되었습니다. 또한 툴링은 빠른 전환을 위해 설계되어 작업자가 가동 중지 시간을 최소화하면서 다양한 굽힘 반경과 각도 사이를 전환할 수 있습니다. Adewo Automation Equipment Co.,ltd에 있는 저희 공장입니다. 다양한 강철 규칙 유형 및 굽힘 요구 사항에 맞는 다양한 툴링 옵션을 제공합니다. 다음 표에는 주요 툴링 매개변수와 해당 매개변수가 굽힘 정밀도에 미치는 영향이 요약되어 있습니다.
| 툴링 매개변수 | 기능 | 굽힘 정밀도에 미치는 영향 |
| 펀치 반경 | 굽힘의 내부 반경을 결정합니다. | 굽힘 반경 정확도에 직접적인 영향을 미칩니다. |
| 다이 오프닝 | 구부러진 재료의 양을 결정합니다. | 스프링백과 최종 각도에 영향을 미칩니다. |
| 다이 각도 | 굽힘의 최종 각도를 결정합니다. | 스프링백을 보상해야 함 |
| 도구 재료 | 공구 수명과 내마모성을 결정합니다. | 장기 정밀도에 영향을 미침 |
툴링 설계 외에도 툴링 정렬도 중요합니다. 펀치와 다이가 완벽하게 정렬되지 않으면 구부러진 부분이 비뚤어지고 룰이 비틀릴 수 있습니다. 당사의 기본 모델 자동 벤더는 정밀 가이드와 견고한 프레임을 사용하여 작동 중에 툴링이 정렬된 상태를 유지하도록 합니다. 이러한 정렬은 당사의 일상적인 유지 관리 절차의 일부로 점검 및 유지됩니다.
스프링백은 정확한 굽힘의 적입니다. 강철 자를 구부리면 재료는 소성 변형과 탄성 변형을 모두 겪습니다. 소성 변형은 영구적이지만 굽힘력을 제거하면 탄성 변형이 회복됩니다. 이러한 복구로 인해 룰이 뒤로 튕겨져 구부려졌던 각도보다 작은 구부림 각도가 발생합니다. 스프링백 정도는 룰의 재료 특성, 두께, 굽힘 반경에 따라 달라집니다. 스프링백이 보상되지 않으면 최종 굽힘 각도가 부정확해집니다.
정확한 굽힘을 얻으려면 자동 굽힘 장치가 스프링백을 보상하기 위해 규칙을 과도하게 굽혀야 합니다. 과도한 굽힘 정도는 스프링백 보상 알고리즘에 의해 결정됩니다. 이 알고리즘은 규칙의 재료 특성과 굽힘 형상을 기반으로 합니다. 알고리즘은 필요한 오버벤드 각도를 계산하고 벤딩 축이 해당 각도로 이동하도록 명령합니다. 굽힘력이 풀리면 룰이 원하는 각도로 돌아갑니다. 보상 알고리즘의 정확성은 굽힘 기능의 전반적인 정확성에 매우 중요합니다.
아데워자동화설비(주)의 기본 모델 자동 벤더는 다양한 강철 규칙 유형에 대한 광범위한 테스트를 기반으로 하는 정교한 스프링백 보상 알고리즘을 사용합니다. 알고리즘은 규칙의 두께, 경도 및 원하는 굽힘 반경을 고려합니다. 작업자가 원하는 굽힘 각도와 반경을 입력하기만 하면 기계가 필요한 초과 굽힘을 자동으로 계산합니다. 다음 표는 다양한 강철 룰 두께에 대한 스프링백 보상의 예를 제공합니다.
| 규칙 두께(mm) | 원하는 굽힘 각도 | 오버벤드 각도(일반) | 스프링백 보상 |
| 0.71mm | 90° | 92.5° | 2.5° |
| 1.05mm | 90° | 93.5° | 3.5° |
| 1.42mm | 90° | 95.0° | 5.0° |
| 2.00mm | 90° | 97.0° | 7.0° |
스프링백 보상 알고리즘은 기본 모델 Auto Bender의 핵심 기능입니다. 이를 통해 기계는 수동 시행착오 조정 없이 정확한 굽힘을 생성할 수 있습니다. 이는 정확성을 향상시킬 뿐만 아니라 설정 시간과 재료 낭비를 줄여 생산성을 향상시킵니다.
정확한 굽힘을 달성하는 것이 한 가지입니다. 시간이 지나도 그 정확성을 유지하는 것은 또 다른 일입니다. 자동 벤더의 굽힘 기능은 마모, 열 드리프트 및 성능을 저하시킬 수 있는 기타 요인의 영향을 받습니다. 기계가 계속해서 정확한 굽힘을 생성하도록 하려면 검증 및 유지 관리 프로그램을 갖추는 것이 필수적입니다. 이 프로그램에는 정기적인 교정, 툴링 검사, 테스트 절단을 통한 기계 정확도 검증이 포함되어야 합니다.
검증 프로세스에는 일반적으로 테스트 규칙을 알려진 패턴으로 구부린 다음 결과 모양을 측정하는 작업이 포함됩니다. 측정값은 프로그래밍된 치수와 비교됩니다. 편차가 허용 가능한 공차를 초과하면 기계가 조정되거나 재보정됩니다. 테스트 패턴에는 기계가 전체 범위에서 정확한지 확인하기 위해 다양한 굽힘 각도와 반경이 포함되어야 합니다. 테스트는 각 교대 근무 시작 시 또는 툴링 변경 후와 같이 정기적으로 수행되어야 합니다.
아데워자동화설비(주)에서는 기본 모델 Auto Bender에 대해 다음과 같은 검증 및 유지 관리 일정을 권장합니다.
다음 표에는 굽힘 기능에 대한 검증 및 유지 관리 작업이 요약되어 있습니다.
| 일 | 빈도 | 목적 |
| 툴링의 육안 검사 | 일일 | 마모 또는 손상 감지 |
| 테스트 벤드 패턴 | 주간 | 기계 정확도 확인 |
| 움직이는 부품의 윤활 | 주간 | 마모를 줄이고 부드러운 움직임을 보장합니다. |
| 서보 모터 검사 | 월간 간행물 | 적절한 작동을 보장하고 마모를 감지합니다. |
| 전체 교정 | 매년 | 기계를 공장 사양으로 복원 |
구조화된 검증 및 유지 관리 프로그램을 따르면 기본 모델 자동 벤더 사용자는 기계가 수년 동안 계속해서 정확한 벤딩을 생산할 수 있음을 확인할 수 있습니다. 우리 공장에서는 고객이 이러한 절차를 구현하는 데 도움이 되는 포괄적인 교육과 지원을 제공합니다.
질문 1: 기본 모델 자동 벤더의 일반적인 굽힘 정확도는 무엇입니까?
대답: 기본 모델 자동 벤더의 일반적인 굽힘 정확도는 굽힘 위치의 경우 +/- 0.1mm이고 굽힘 각도의 경우 +/- 0.5도입니다. 이 정확도 수준은 대부분의 강철 규칙 다이 제작 응용 분야에 적합합니다. 더 높은 정확도가 필요한 애플리케이션의 경우 더 높은 해상도의 인코더와 더 정교한 보상 알고리즘을 갖춘 고급 모델을 제공합니다.
질문 2: 자동 벤더로 강철 룰을 다양한 두께로 구부릴 수 있나요?
답변: 예, 기본 모델 자동 벤더는 다양한 두께의 강철 자를 구부릴 수 있습니다. 기계 제어 시스템에는 다양한 룰 유형 및 두께에 대한 굽힘 매개변수 데이터베이스가 포함되어 있습니다. 작업자는 간단히 룰 유형과 두께를 선택하면 기계는 스프링백 보상을 포함한 굽힘 매개변수를 자동으로 조정합니다. 이로 인해 기계는 매우 다양하고 사용하기 쉽습니다.
질문 3: 자동 벤더는 다양한 굽힘 반경을 어떻게 처리합니까?
대답: 자동 벤더는 다양한 툴링 세트를 사용하여 다양한 굽힘 반경을 처리할 수 있습니다. 펀치와 다이는 원하는 굽힘 반경과 일치하도록 변경됩니다. 기계의 제어 시스템은 툴링 형상으로 프로그래밍되므로 굽힘 매개변수를 자동으로 조정하여 올바른 반경을 얻습니다. 툴링 변경은 일반적으로 빠르고 쉬우므로 작업자는 가동 중지 시간을 최소화하면서 다양한 반경 간에 전환할 수 있습니다.
질문 4: 자동 벤더가 달성할 수 있는 최대 굽힘 각도는 얼마입니까?
대답: 최대 굽힘 각도는 툴링과 기계 설계에 따라 다릅니다. 표준 설정의 경우 기계는 최대 90도까지 구부릴 수 있습니다. 특수 용도의 경우 예각 및 둔각 굴곡을 포함한 다른 각도를 달성하기 위해 맞춤형 툴링을 제공할 수 있습니다. Adewo Automation Equipment Co.,ltd에 있는 저희 공장입니다. 특정 요구 사항을 충족하는 맞춤형 도구를 제공할 수 있습니다.
질문 5: 자동 벤더는 벤딩이 규칙에 따라 올바른 위치에 있는지 어떻게 확인합니까?
답변: 자동 벤더는 정밀 공급 메커니즘을 사용하여 강철 룰을 각 벤드의 올바른 위치로 전진시킵니다. 피드 메커니즘은 서보 모터에 의해 구동되고 기계의 CNC 시스템에 의해 제어됩니다. 피드 위치는 각 굽힘에 대해 프로그래밍되며 폐쇄 루프 서보 제어는 룰의 정확한 위치를 보장합니다. 기계는 또한 감지 시스템을 사용하여 룰의 앞쪽 가장자리를 감지하고 공급 위치를 확인합니다.
자동 벤더의 벤딩 기능은 정밀 기계, 고급 서보 제어 및 지능형 소프트웨어를 결합하여 강철 룰을 정확하게 형성하는 정교한 시스템입니다. 굽힘 기능의 정확성은 피드 및 굽힘 축의 정밀도, 툴링의 형상, 스프링백 보상 알고리즘의 효율성, 검증 및 유지 관리 프로그램의 엄격함에 따라 결정됩니다. Adewo Automation Equipment Co.,ltd의 기본 모델 자동 절곡기입니다. 최고 수준의 정확성과 반복성을 제공하도록 설계되어 금형 제작자가 자신 있게 고품질 금형을 생산할 수 있습니다.
강철 규칙 다이 제작 작업의 정확성과 효율성을 향상시키려는 경우 기본 모델 자동 벤더에 대해 자세히 알아보십시오. 당사의 전문가 팀은 귀하의 특정 요구 사항에 대해 논의하고 당사 기계가 귀하의 요구 사항을 어떻게 충족시킬 수 있는지 보여줄 수 있습니다.
(주)아데워자동화설비(주)에 문의하세요. 오늘기본 모델 자동 벤더(Basic Model Auto Bender)와 이것이 다이 제작 정확도를 어떻게 향상시킬 수 있는지 자세히 알아보십시오.
