다이 메이킹에서 브리지란 무엇입니까?

다이 메이킹에서 브리지란 무엇입니까?

레이저 절단 다이보드 제조에서는 다이보드가 절단된 후에도 전체 구조가 연결된 상태를 유지하고 조립 및 생산에 충분한 강도를 유지해야 합니다.

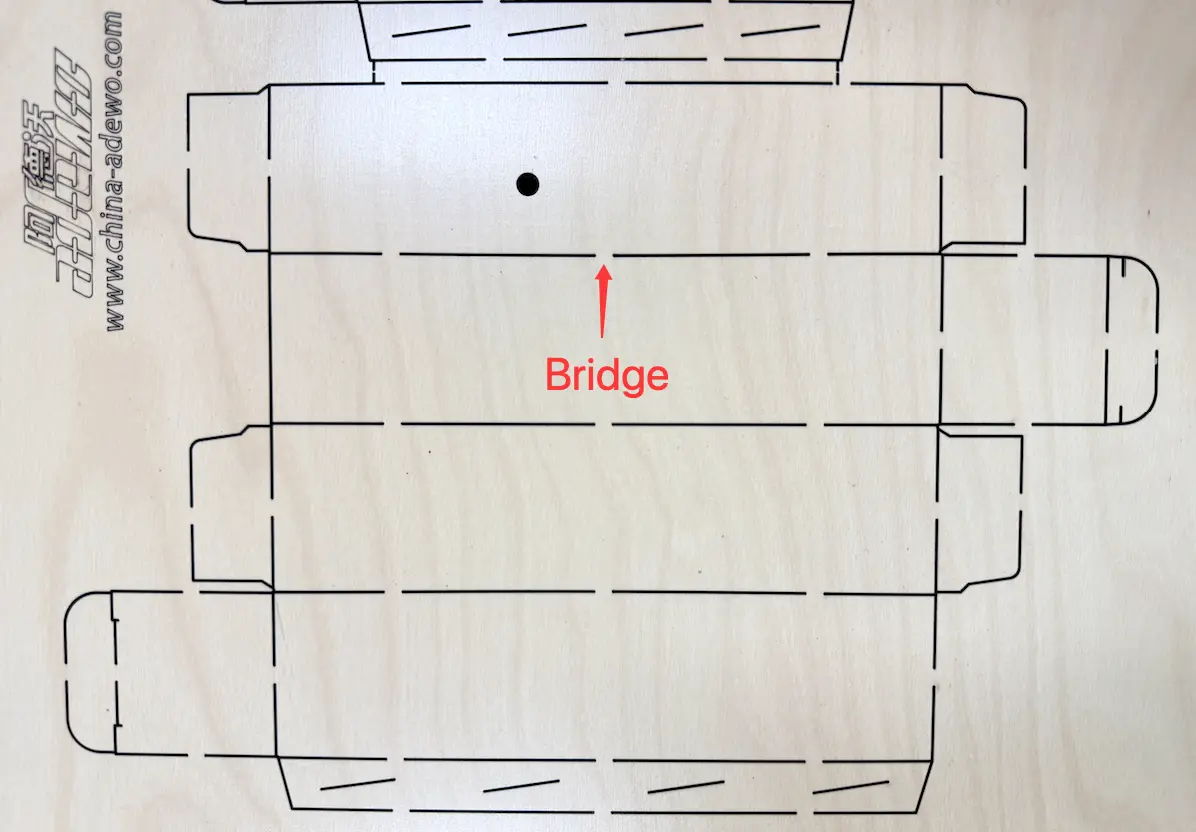

다이보드의 서로 다른 부분 사이의 연결 지점을 호출합니다.다리.

적절하게 설계된 브리지는 다이보드의 전반적인 안정성을 유지하는 데 도움이 되며 작업 중에 절단 룰과 주름 룰이 올바른 위치에 유지되도록 보장합니다.

Steel Rule Dies의 Bridge의 주요 기능

1. 다이보드 강도와 무결성 유지

다이보드를 레이저로 절단하는 동안 많은 절단선과 개구부가 생성됩니다.

적절한 브리지 설계가 없으면 다이 보드가 여러 섹션으로 분리되어 조립 및 취급이 어려워질 수 있습니다.

브리지 도움말:다이보드를 하나의 완전한 구조로 유지

2. 강철 규칙을 올바른 위치에 유지하십시오.

교량은 또한 다음 위치를 유지하는 데 도움이 됩니다.

절단 규칙

주름잡기 규칙

이는 다이 조립 및 다이 커팅 작업 중에 외부 힘으로 인해 룰이 움직이는 것을 방지합니다.

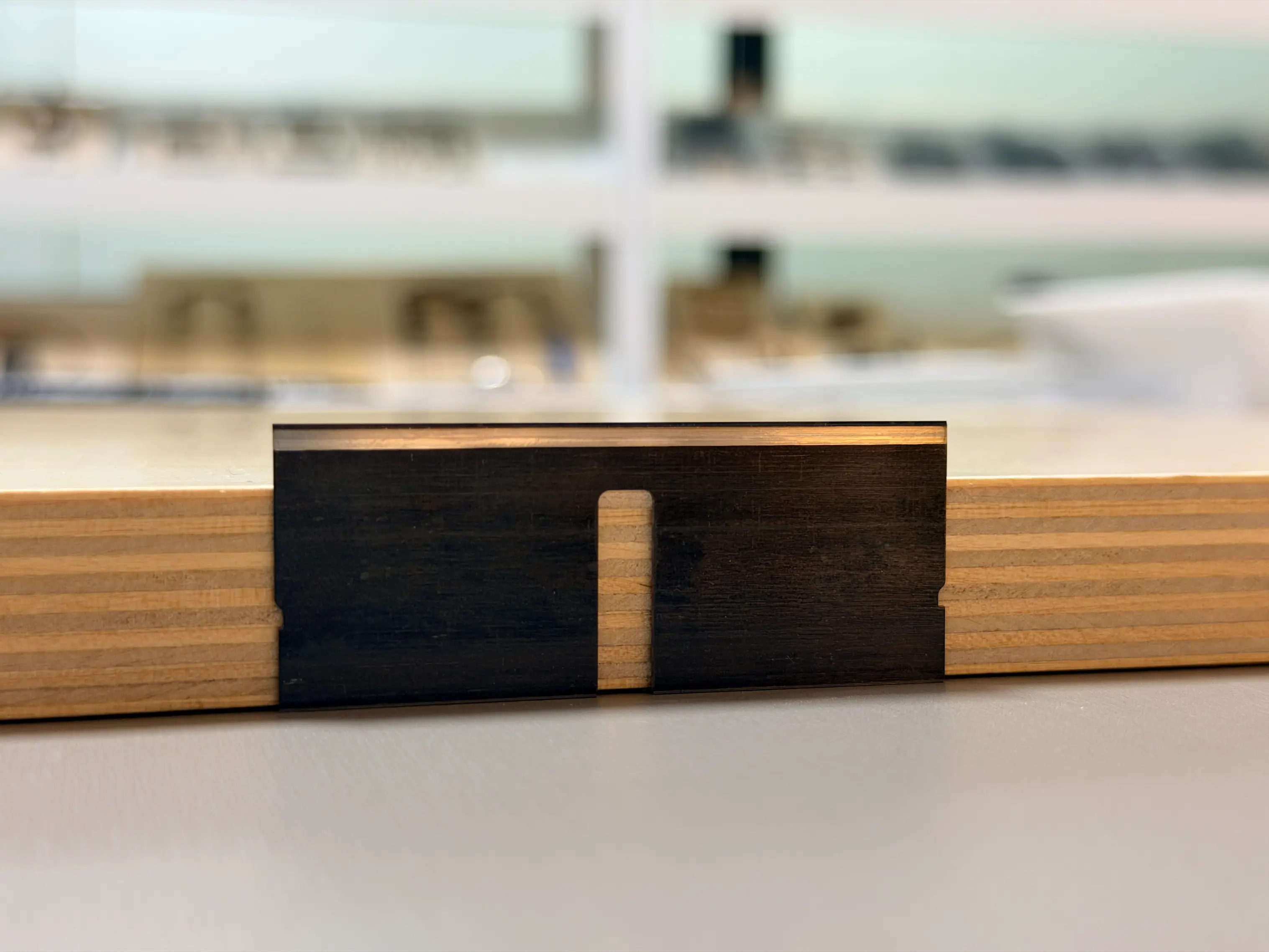

폭에 따른 교량의 종류

브리지 폭은 일반적으로 다이 용도 및 절단 재료에 따라 선택됩니다.

①대교

폭: 6~10mm

대형 브리지는 일반적으로 다음 용도로 사용됩니다.

• 골판지 상자 절단 다이
• 견고한 포장 애플리케이션

②중교

폭: 2~5mm

중간 브리지는 일반적으로 다음 용도로 사용됩니다.

• 접이식 상자 다이
• 판지 포장 다이

③작은 다리

폭: 2mm 이하

작은 교량은 다음 용도로 사용됩니다.

짧은 절단/주름선

다이 메이킹에서 브리지는 어떻게 만들어지나요?

브리지의 중요성을 이해한 후 많은 금형 제조업체는 다음과 같이 질문할 수 있습니다.

강철 룰 다이에서 브릿지를 만드는 데 어떤 장비를 사용할 수 있습니까?

전통적으로 교량은 Manual Bridge Machine(Manual Notcher)으로 제작되었습니다.

그러나 자동화 기술의 발전으로 현대의 자동 룰 벤딩 머신은 교량 처리를 보다 효율적이고 정확하게 완료할 수 있습니다.

교량 제작에는 주로 세 가지 일반적인 방법이 있습니다.

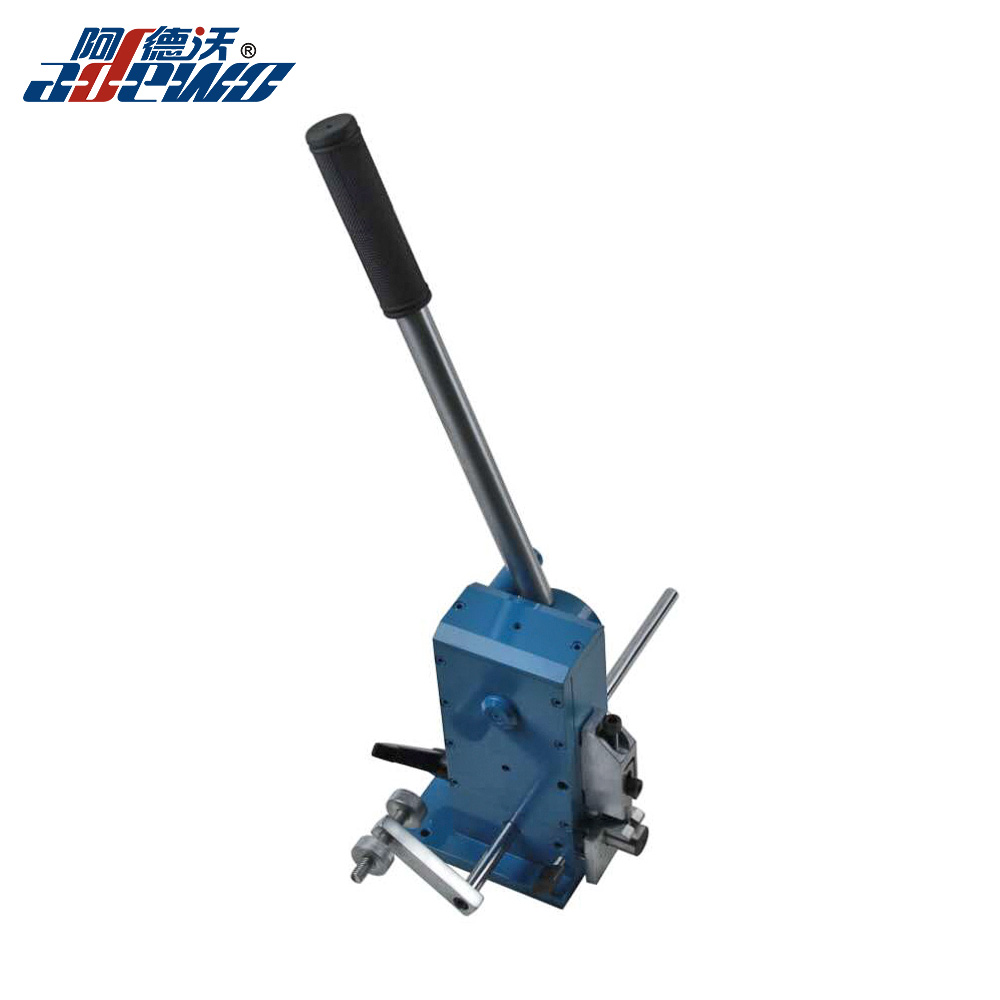

1. 수동 교량 기계

수동 브리지 기계는 금형 제작에 사용되는 전통적인 도구 중 하나입니다.

작업자는 강철 자를 수동으로 배치하고 브리지 도구를 눌러 필요한 연결을 생성합니다.

장점:

✔ 낮은 투자비용

✔ 비정기 브릿지 가공에 적합

제한사항:

그러나 수동 교량 제작은 운영자 경험에 크게 좌우됩니다.

과제는 다음과 같습니다.

• 낮은 처리 효율성
• 브리지 위치의 불일치 가능성
• 운전자 기술에 따라 다양한 교량 크기
• 복잡한 다이에는 더 많은 시간이 필요함

소량 생산이나 간단한 금형 적용에 더 적합합니다.

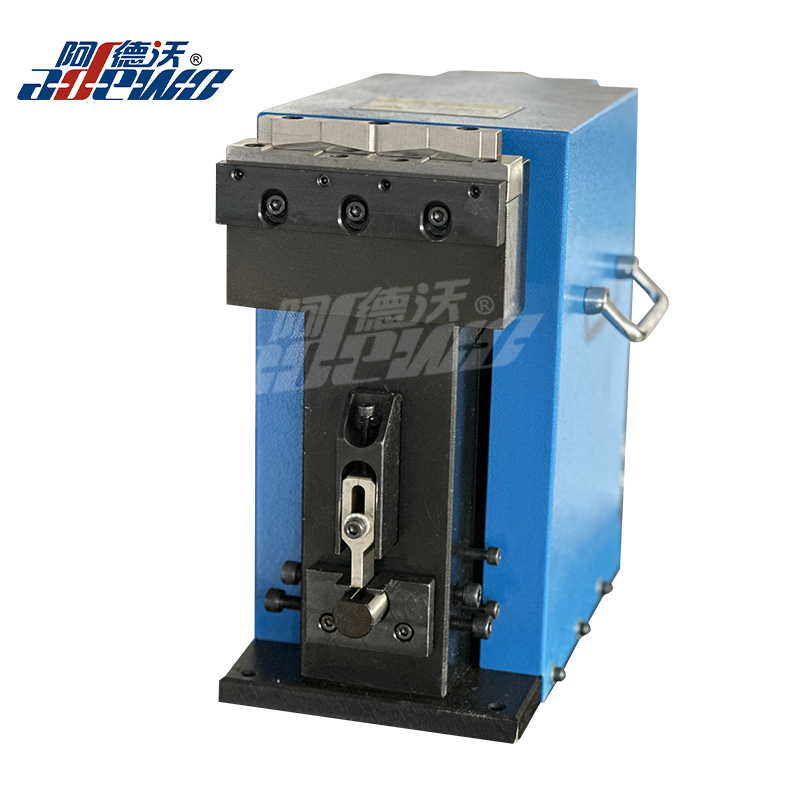

2. 공압 브릿지 머신

공압 교량 기계는 압축 공기를 사용하여 강철 규칙에 따라 교량을 만듭니다.

수동 공구에 비해 더욱 강력하고 안정적인 가공을 제공합니다.

장점:

✔ 더욱 일관된 압력

✔ 운영자의 노력 감소

✔ 반복적인 브릿지 가공에 적합

공압 브릿지 기계는 수동 가공보다 더 높은 효율성이 요구되는 금형 제작 공장에서 일반적으로 사용됩니다.

제한사항:

• 여전히 수동 위치 지정이 필요합니다.
• 통합 솔루션에 비해 자동화가 제한됨

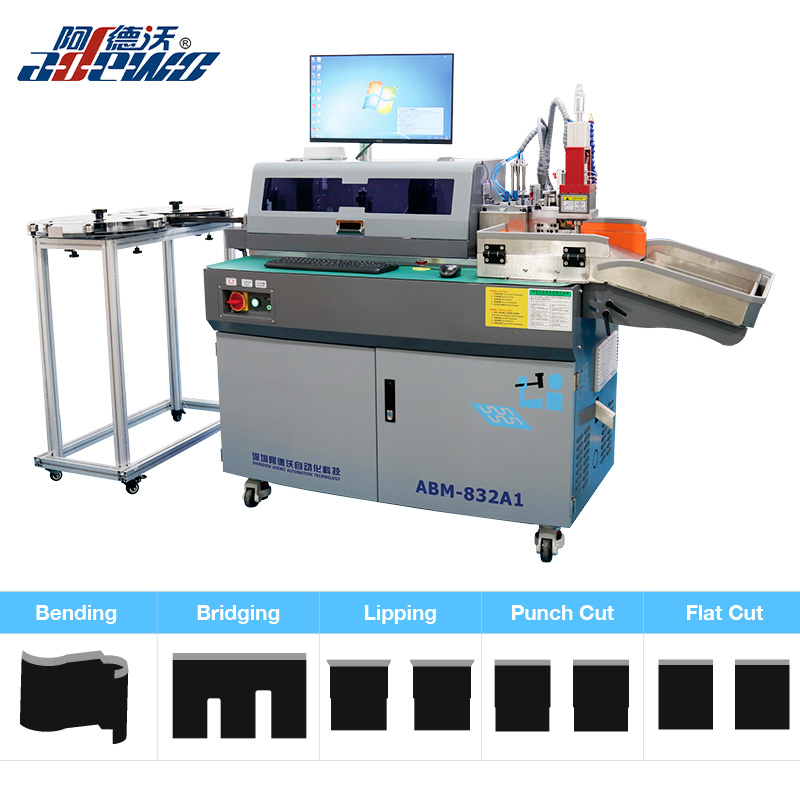

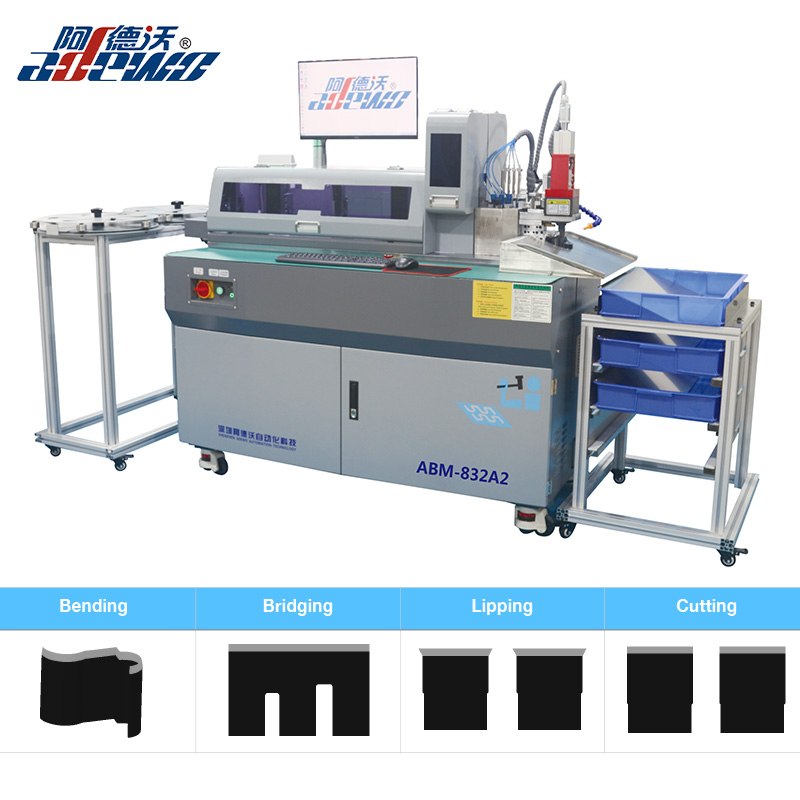

3. 브릿지 기능을 갖춘 자동 룰 벤딩 머신

최신 자동 룰 벤딩 머신은 브리지 처리를 자동 생산 작업 흐름에 통합합니다.

기계는 다음을 처리할 수 있습니다.

• 자동 교량
• 자동 리핑
• 자동 절단
• 자동 벤딩

기타 특수 기능

다이 드로잉에 따르면.

자동룰벤딩머신을 이용한 브릿지 제작의 장점

1. 더 높은 정확도

기계는 설계 데이터에 따라 교량 위치를 자동으로 처리합니다.

이익:

✔ 정확한 교량 위치

✔ 일관된 브릿지 크기

✔ 다이 품질 향상

2. 생산 효율성 향상

작업자는 여러 기계 사이를 이동하는 대신 하나의 기계에서 여러 프로세스를 완료할 수 있습니다.

이는 다음을 감소시킵니다:

• 수동 조정 시간
• 생산 단계
• 운영자 작업량

3. 하나의 기계에 여러 기능이 있습니다.

기존 교량 기계와 비교하여 현대 자동 벤더는 여러 작업을 결합할 수 있습니다.

• 벤딩
• 다리
• 리핑
• 절단

이는 현대적인 금형 제작을 위한 보다 완벽한 솔루션을 제공합니다.

더 많은 다이 메이커가 자동 룰 벤딩 머신을 선택하는 이유는 무엇입니까?

포장 디자인이 더욱 복잡해지고 고객이 더 빠른 납품을 요구함에 따라 금형 제조업체에는 효율성과 품질을 모두 향상시킬 수 있는 장비가 필요합니다.

자동 룰 벤딩 머신은 브리지 제작뿐만 아니라 완전한 강철 룰 처리 솔루션을 제공합니다.

다이 생산 능력을 업그레이드하려는 기업의 경우 자동화는 다음을 향한 중요한 단계가 되고 있습니다.

• 생산성 향상
• 더 나은 일관성
• 노동 의존도 감소
• 더욱 경쟁력 있는 금형 제조
